دوزینگ پمپ ها - پمپ های جابجایی مثبت
17 اسفند 1400 · · خواندن 5 دقیقه پمپ جابجایی مثبت چیست؟
پمپ های حجمی حجم های محبوس شده سیال را به صورت مکانیکی در سیستم جابجا می کنند. در سمت مکش (مخلخل) حجم افزایش می یابد در حالی که در سمت خروجی حجم منقبض می شود. بنابراین حجم در هر دور بدون توجه به فشار خروجی، خلاء ورودی یا خواص سیال ثابت و از نظر تئوری ثابت است. پمپ های حجمی نیز خود پرایمینگ هستند و خلاء قوی در مکش ایجاد می کنند. این می تواند طراحی کلی سیستم را ساده کند و امکان تعمیر و نگهداری بدون پرایم مجدد دستی را فراهم کند. رفتار پمپ های جابجایی مثبت به طور قابل توجهی با پمپ های سانتریفیوژ متفاوت است که برای تامین جریان تحت فشار به تکانه سیال شتاب دار متکی هستند و به تغییرات فشار بسیار حساس هستند. اگرچه پمپ های سانتریفیوژ می توانند به دبی بسیار بالاتری دست یابند، اما به شدت به فشار حساس هستند. دوزینگ پمپ های جابجایی مثبت را می توان به دو زیر دسته تقسیم کرد که ویژگی ها و کاربردهای پمپ بسیار متفاوتی دارند:
1 : پمپ های جابجایی رفت و برگشتی مثبت
دوزینگ پمپ های جابجایی رفت و برگشتی با حرکت خطی مکرر یک مکانیسم کار می کنند. حرکت اغلب ضربه ای نامیده می شود و اندازه پمپ اغلب به عنوان حجم در هر ضربه مشخص می شود. پروفیل جریان به دلیل تخلیه یک پمپ دقیق رفت و برگشتی یک بار در هر دور پالس می شود. در صورت اجرای نادرست، جریان پالسی می تواند باعث ارتعاشات بیش از حد و / یا آسیب به سیستم هیدرولیک شود، که گاهی اوقات به عنوان "چکش آب" نامیده می شود. جریان پالسی همچنین باعث میشود پیکهای جریان بالاتر از نرخ جریان متوسط باشد که نیاز به برنامهریزی دقیق مدار هیدرولیک دارد. پمپ های رفت و برگشتی برای تزریق سیالات دقیق و قابل تکرار ایده آل هستند. رایج ترین انواع پمپ های رفت و برگشتی هستند.
- دوزینگ پمپ دیافراگمی
- دوزینگ پمپ پیستونی
- دوزینگ پمپ سلونوئیدی

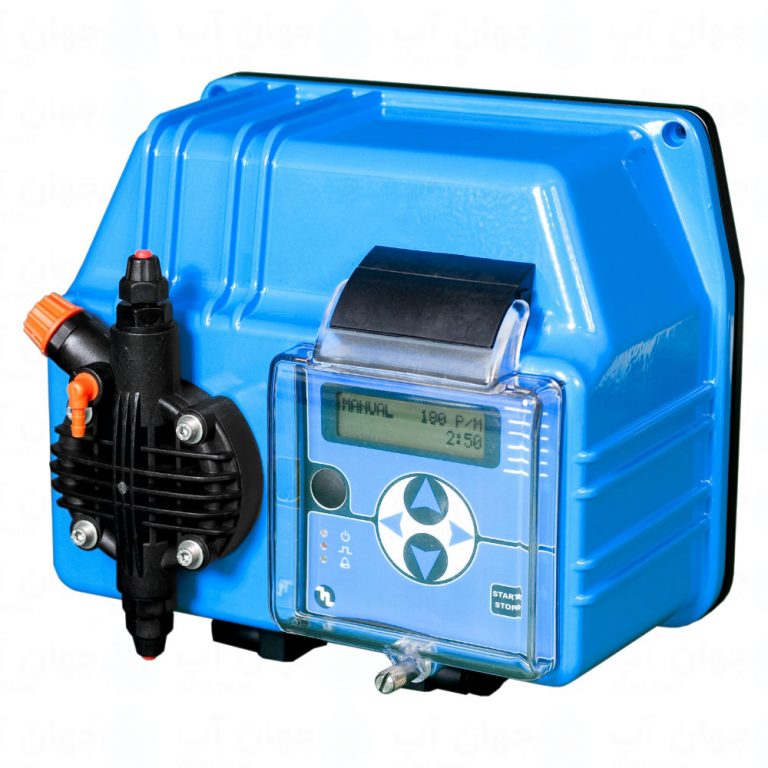

پمپ تزریق های دیافراگمی از یک غشای انعطاف پذیر (اغلب دیافراگم نامیده می شود) استفاده می کند که به سمت داخل و خارج خم می شود. حرکت دیافراگم در دوزینگ پمپ سلونوئیدی دیافراگمی باعث تغییر حجم داخل مترینگ پمپ می شود و هنگامی که به شیرها متصل می شود، اجازه می دهد تا سیال به داخل و خارج پمپ جریان یابد. دوزینگ پمپ های دیافراگمی برای سیالات خورنده خلاء، هوا و فشار کم ایده آل هستند. از این نوع پمپ اغلب برای تزریق کلر استفاده می شود . به همین خاطر به آن پمپ تزریق کلر ، کلرزن ، پمپ کلر ، دوزینگ پمپ کلرزنی یا حتی کلریناتور گفته می شود .
در دوزینگ پمپ پیستونی، پیستون در داخل یک سیلندر محکم می لغزد. با جمع شدن پیستون، حجم آن افزایش می یابد. به طور معمول، یک دریچه در ورودی باز می شود و به سیال اجازه می دهد تا هنگامی که حجم افزایش می یابد وارد پمپ شود. هنگامی که پیستون معکوس می شود، حجم منقبض می شود و دریچه ای در خروجی باز می شود و به سیال اجازه می دهد از پمپ دوزینگ خارج شود.
پمپ های چرخشی حجمی
پمپ های چرخشی حجمی از یک سری حجم های دوار برای انتقال سیالات به جای حرکت خطی مترینگ پمپ های رفت و برگشتی استفاده می کنند. عناصر دوار در برابر بدنه پمپ یا سایر عناصر دوار آب بندی می شوند. به طور معمول، حجم بیشتری در هر دور وجود دارد که منجر به جریان بسیار نرمتری نسبت به پمپ تزریق رفت و برگشتی میشود. با این حال، حجم ها به طور کلی به اندازه مترینگ پمپ های رفت و برگشتی دقیق نیستند، و آنها را برای کاربردهای دوز یا توزیع مناسب تر می کند. رایج ترین انواع پمپ های دوار با جابجایی مثبت عبارتند از:
- پمپ دنده ای خارجی
- پمپ دنده داخلی
- پمپ پره ای
- دوزینگ پمپ پریستالتیک
- لوب پمپ ها
پمپ های دنده ای خارجی ساده ترین و رایج ترین نوع پمپ دنده ای دوار هستند. آنها معمولاً دارای دو چرخ دنده در محورهای جداگانه هستند که یک شفت به یک موتور متصل است. عدم اتصال چرخ دنده ها باعث ایجاد خلاء در ورودی پمپ می شود. هنگامی که چرخ دنده ها می چرخند، مایع بین دندانه های چرخ دنده و دیواره حفره بدنه محبوس می شود. سپس به سمت خروجی چرخانده و تخلیه می شود. سیال به دلیل توری چرخ دنده ها نمی تواند به سمت عقب به سمت ورودی جریان یابد و بنابراین باید خروجی را تخلیه کند. سیال پمپ شده مش چرخ دنده ها و یاتاقان های اصلی نسبی را روان می کند.
دوزینگ پمپ پریستالتیک
دوزینگ پمپ پریستالتیک گاهی اوقات به عنوان پمپ های غلتکی شناخته می شود. پمپ های پریستالتیک سیال را با استفاده از غلتک ها حرکت می دهند تا مایع را در یک لوله انعطاف پذیر به دام بیاندازند و آن را از ورودی به خروجی حرکت دهند. این طراحی منجر به تماس سیال فقط با داخل لوله می شود. این ویژگی همراه با یک لوله با قابلیت تعویض آسان، دوزینگ پمپ پریستالتیک را برای کاربردهای یک بار مصرف مانند تماس با خون در دستگاه دیالیز ایده آل می کند. با این حال، فشردن مکرر لوله همچنین مستلزم تعویض مکرر لوله است که آنها را برای بسیاری از کاربردها آزاردهنده می کند. پمپ های پریستالتیک، درست مانند پمپ های متناوب، دارای جریان پالسی هستند.
انتخاب پمپ
انتخاب نوع صحیح دوزینگ پمپ برای یک سیستم هیدرولیک اولین قدم برای ایجاد یک دستگاه قابل اعتماد و کارآمد است. برای اطمینان از انتخاب بهینه پمپ برای عمر طولانی و پایداری سیستم، همکاری نزدیک با طراحان پمپ توصیه می شود. انتخاب نوع پمپ تزریق و کیفیت صحیح در ابتدای فرآیند طراحی می تواند سیستم کلی را تا حد زیادی ساده کند و باعث صرفه جویی در زمان، فضا، هزینه و سردرد شود. از پارامتر های مهم در انتخاب و خرید پمپ و دوزینگ پمپ ، قیمت دوزینگ پمپ می باشد . قیمت دوزینگ پمپ ها بر اساس کارکرد و ویژگی های پمپ تعیین می شود . شما می توانید برای خرید پمپ تزریق کلر با کیفیت بالا و قیمت مناسب ، از دوزینگ پمپ ایرانی آیریک استفاده نمایید . با خرید دوزینگ پمپ ایرانی می توانیم از تولید کنندگان ایرانی نیز حماین کنیم .
